Naber

Lieferzeit: ca. 2-3 Werktage

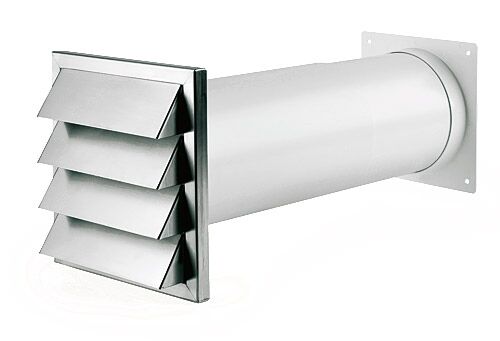

Mauerkasten inkl. Rückstauklappe und Teleskoprohr und Edelstahl-Außenjalousie.

Mit Rechteckaufnahme für System Compair flow 125.



• Rohrstutzen: 174 a x 82 a mm
• Stutzentiefe: 80 mm
• Einbautiefe: 420 - 620 mm
• Wanddurchbruch: ca. Ø 132 mm

(a = außen)

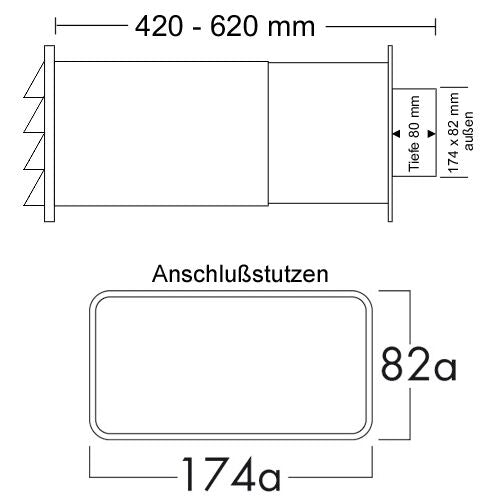

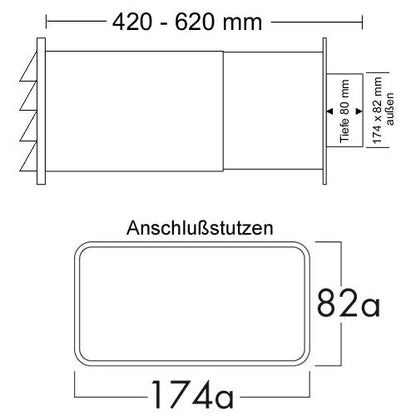

Maßskizze (siehe auch Zoombild 2):



COMPAIR® flow 125 (System Ø 125 oval) - Basisteile überzeugen durch universelle Einsetzbarkeit und perfekte Luftführung.

Download Lüftungstechnik (PDF, 216 KB)

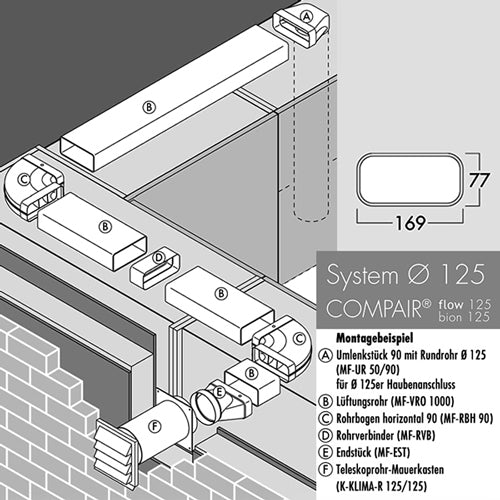

Montagebeispiel

-----------------------------------------------------------------------------------

COMPAIR® flow 125 (System Ø 125)

Hersteller: Naber GmbH, Enschedestr. 24, 48529 Nordhorn, Deutschland, naber@naber.com

Soweit vorhanden, haben wir etwaige Warnhinweise oder Sicherheitsinformationen im Rahmen der oben eingebundenen Bedienungsanleitung, bereitgestellt.
